Test du Débit de Retour de L'injecteur: Instructions, Valeurs et Diagnostic

Que mesure un test de retour des injecteurs ?

Les injecteurs diesel utilisent du carburant sous haute pression pour réaliser des injections précises. Tout le carburant qui entre dans l’injecteur n’est pas injecté dans le cylindre. Une quantité contrôlée retourne par la conduite de fuite ou de retour. Ce carburant de retour contribue au contrôle interne, au refroidissement et à l’équilibrage de la pression.

Un test de retour mesure la quantité de carburant que chaque injecteur renvoie dans le circuit de retour pendant une période de test définie. L’objectif est de comparer les injecteurs entre eux et de détecter une fuite interne anormale.

Pourquoi le débit de retour est important

Si un injecteur renvoie trop de carburant, cela peut indiquer une usure interne ou un défaut d’étanchéité. La pression disponible dans le rail peut alors diminuer et la combustion peut être affectée. Si un injecteur présente un retour trop faible, cela peut, selon le type d’injecteur et les conditions du test, indiquer une restriction, un grippage ou un problème de commande interne.

Un débit de retour excessif peut provoquer les problèmes suivants :

• Problèmes de démarrage ou démarrage prolongé
• Pression rail trop basse lors du démarrage
• Ralenti irrégulier et vibrations
• Perte de puissance sous charge
• Codes défaut liés à la pression rail
• Fumée accrue et mauvaise combustion

Quand faut-il effectuer un test de retour des injecteurs ?

Le test de retour est particulièrement utile lorsque les symptômes indiquent des fluctuations de pression de carburant ou une fuite au niveau des injecteurs. Il doit être envisagé lorsque le véhicule présente les signes suivants :

• Problèmes de démarrage : surtout à chaud ou après une longue période d’arrêt
• Ralenti irrégulier : secousses, fonctionnement moteur instable ou déséquilibre entre cylindres
• Défauts de pression rail : pression réelle inférieure à la pression cible
• Fumée importante : mauvaise pulvérisation ou combustion incomplète
• Perte de puissance : notamment à l’accélération ou sous charge
• Valeurs de correction des injecteurs hors plage : un ou plusieurs cylindres nécessitent de fortes corrections de la part du calculateur

Ce test est également utile après une suspicion de contamination du carburant, car l’eau, les impuretés ou un carburant diesel de mauvaise qualité peuvent endommager plusieurs injecteurs en même temps.

Outils nécessaires pour un test de retour des injecteurs diesel

Avant de commencer, préparez les outils adaptés et respectez toutes les consignes de sécurité relatives aux systèmes diesel haute pression.

• Kit de test de retour des injecteurs / leak-off
• Flacons gradués ou tubes de mesure
• Adaptateurs adaptés aux raccords de retour des injecteurs
• Outil de diagnostic pour surveiller les données en direct et la pression rail
• Outillage manuel de base
• Gants de protection et lunettes de sécurité
• Chiffons propres et récipients compatibles avec le carburant

Consigne de sécurité : Ne desserrez jamais les conduites de carburant haute pression lorsque le moteur tourne. Les systèmes common rail fonctionnent avec des pressions extrêmement élevées et peuvent provoquer des blessures graves. Pendant ce test, travaillez uniquement sur le côté retour basse pression et suivez toujours les consignes de sécurité du constructeur.

Méthode étape par étape pour le test de retour des injecteurs

Étape 1 : Amener le moteur à température de fonctionnement si possible

Si le moteur fonctionne, il doit être amené aussi près que possible de sa température normale de fonctionnement. Certaines fuites d’injecteurs ne deviennent visibles que lorsque le carburant et les composants sont chauds. Si le véhicule ne démarre pas, un test de démarrage contrôlé peut être nécessaire à la place.

Étape 2 : Enregistrer les codes défaut et les données en direct

Avant de débrancher quoi que ce soit, le véhicule doit être diagnostiqué et les informations suivantes doivent être documentées :

• Codes défaut enregistrés et en attente
• Données freeze-frame
• Pression rail cible et pression rail réelle
• Valeurs de correction des injecteurs ou valeurs de régularité de fonctionnement

Ces informations permettent de relier les quantités de retour aux symptômes réels du véhicule.

Étape 3 : Débrancher les conduites de retour des injecteurs

Retirez avec précaution les raccords de retour de chaque injecteur. Veillez à ne pas endommager les connecteurs en plastique ni les joints. Si un connecteur est cassant, fissuré ou desserré, il doit être remplacé afin d’éviter toute fuite ultérieure.

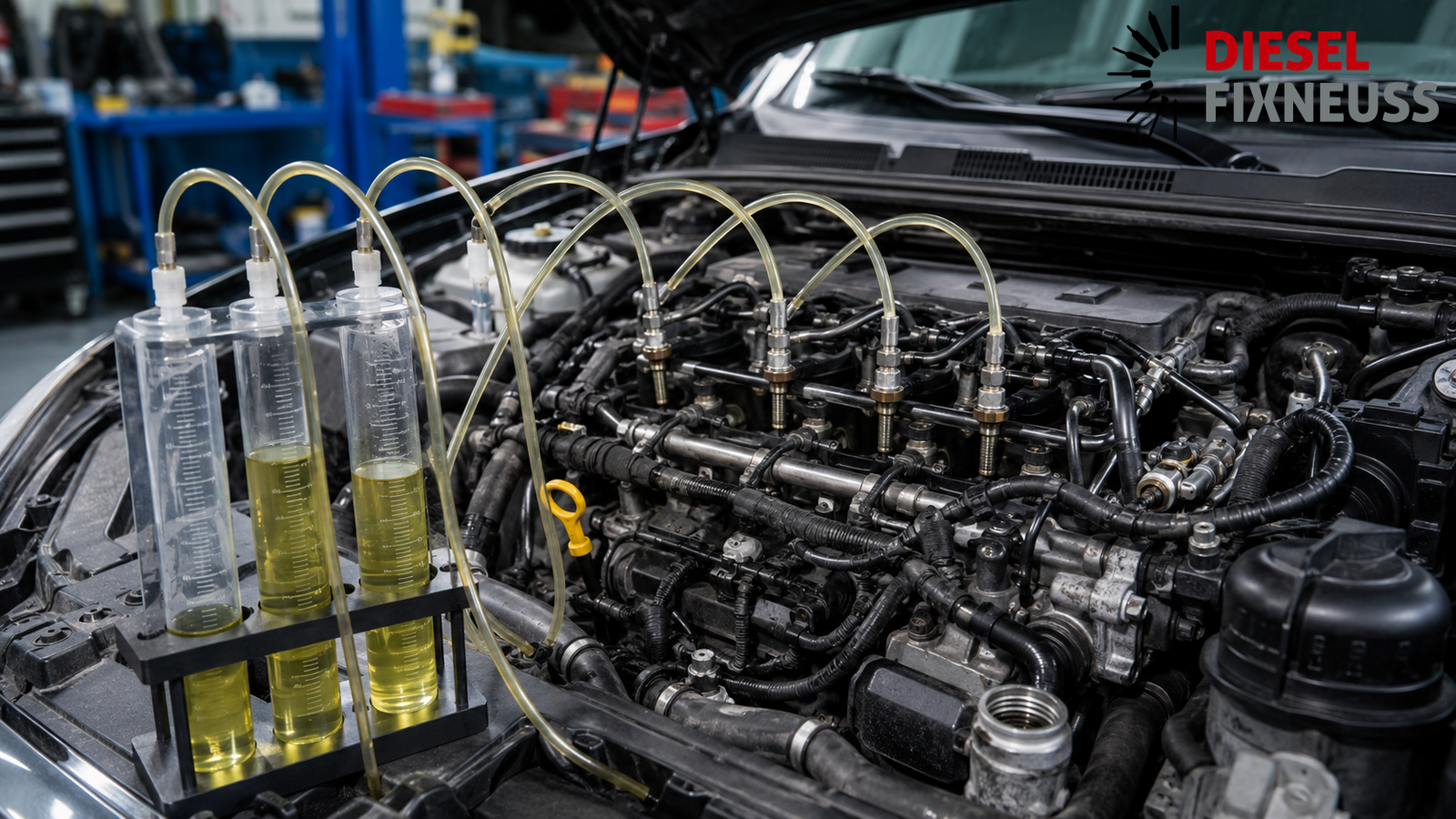

Étape 4 : Raccorder les flacons de mesure

Raccordez les adaptateurs du kit leak-off aux raccords de retour des injecteurs et reliez les tuyaux à des flacons ou tubes de mesure de même taille. Assurez-vous que tous les tuyaux sont correctement fixés et bien positionnés.

Étape 5 : Effectuer le test dans des conditions contrôlées

Laissez tourner le moteur au ralenti pendant la même durée pour tous les injecteurs, généralement quelques minutes, selon les spécifications du constructeur et les instructions du kit de test. Si le moteur ne démarre pas, effectuez un test de démarrage contrôlé pendant une durée définie.

Pour obtenir des résultats plus précis, les conditions de test doivent rester constantes :

• Même durée de test pour tous les cylindres
• Régime de ralenti aussi stable que possible
• Aucune charge électrique inutile ni charge de climatisation, sauf si la procédure l’exige
• Documentation de la température moteur et de la pression rail pendant le test

Étape 6 : Comparer la quantité de carburant dans chaque flacon

Après le test, comparez la quantité de retour de chaque injecteur. Le facteur déterminant n’est pas seulement la quantité absolue, mais surtout la différence entre les différents cylindres.

Étape 7 : Répéter le test si les résultats sont limites

Si les résultats ne sont pas clairs, le test doit être répété après un échauffement supplémentaire du moteur ou dans une autre condition définie. Certains injecteurs ne montrent une fuite excessive qu’à chaud ou lorsque la demande de pression rail est plus élevée.

Comment interpréter les résultats du test de retour des injecteurs ?

L’interprétation du débit de retour dépend du type de moteur, du type d’injecteur, de la pression rail, de la durée du test et des spécifications du constructeur. Toutefois, certains schémas généraux sont utiles pour le diagnostic.

Profil d’un injecteur en bon état

Un jeu d’injecteurs en bon état présente normalement des quantités de retour proches les unes des autres. De petites différences sont normales, mais aucun injecteur ne doit être nettement plus haut ou plus bas que les autres.

• La quantité de retour est stable et similaire sur tous les cylindres
• Aucun flacon ne se remplit nettement plus vite que les autres
• La pression rail reste stable pendant le test
• Les valeurs de correction des injecteurs restent dans une plage plausible

Injecteur défectueux : débit de retour excessif

Si un injecteur renvoie beaucoup plus de carburant que les autres, cela indique généralement une fuite interne. Cet injecteur peut ne pas être capable de maintenir correctement la pression.

Les effets possibles sont les suivants :

• Problèmes de démarrage dus à une perte de pression
• Pression rail trop basse au démarrage ou à l’accélération
• Ralenti irrégulier
• Puissance réduite sous charge

Plusieurs injecteurs avec un débit de retour élevé

Si plusieurs injecteurs présentent un débit de retour excessif, la cause peut être une usure générale des injecteurs, une contamination du carburant, des dommages liés à l’eau ou un problème global du système. Dans ce cas, remplacer un seul injecteur peut ne pas résoudre durablement le problème.

Débit de retour très faible ou inexistant

Un débit de retour très faible peut également être anormal selon la conception de l’injecteur. Il peut indiquer une restriction, un grippage interne ou un problème dans le circuit de retour. Comparez toujours les résultats avec les spécifications OEM et le type d’injecteur concerné.

La pression rail reste basse, mais le retour semble normal

Si le débit de retour des injecteurs semble normal mais que la pression rail reste instable, le diagnostic doit se poursuivre. Les causes possibles incluent :

• Usure de la pompe haute pression
• Restriction de l’alimentation en carburant
• Vanne de régulation de pression défectueuse
• Problème avec le capteur de pression carburant
• Filtre obstrué ou présence d’air dans le système de carburant

Erreurs fréquentes lors du test de retour

Une méthode de test incorrecte peut entraîner de mauvaises conclusions. Évitez ces erreurs fréquentes :

• Durée de test trop courte : de petites différences peuvent ne pas devenir visibles.
• Mauvaise comparaison entre résultats à froid et à chaud : la fuite peut varier selon la température.
• Ignorer les données en direct de la pression rail : le retour et la pression doivent être évalués ensemble.
• Utiliser des adaptateurs endommagés ou des tuyaux qui fuient : cela peut entraîner des mesures incorrectes.
• Remplacer des pièces sur la base d’un seul test peu clair : les résultats limites doivent être répétés avant toute décision définitive.
• Ignorer la contamination du carburant : si l’eau ou les impuretés étaient la cause, les injecteurs de remplacement peuvent à nouveau tomber en panne.

Quand remplacer un seul injecteur et quand remplacer un jeu complet ?

Quand le remplacement d’un seul injecteur peut être pertinent

Le remplacement d’un seul injecteur peut être pertinent lorsque le défaut a été clairement isolé.

• Un seul injecteur présente un débit de retour excessif
• Les autres injecteurs sont dans les spécifications
• Le kilométrage du moteur est relativement faible
• Il n’existe aucun signe de contamination du carburant
• Les valeurs de correction des autres cylindres sont stables

Quand un jeu complet est le meilleur choix

Le remplacement du jeu complet est souvent la solution la plus sûre lorsque plusieurs injecteurs sont touchés par l’usure ou lorsque le véhicule affiche un kilométrage élevé.

• Plusieurs injecteurs présentent des quantités de retour élevées ou irrégulières
• La contamination du carburant a affecté le système
• Les valeurs de correction de plusieurs cylindres sont proches des limites
• Le véhicule présente régulièrement un ralenti irrégulier, de la fumée ou des problèmes de FAP
• Un injecteur a déjà été remplacé et un nouveau déséquilibre est apparu ensuite

Conseil pratique d’atelier : Utilisez les résultats du test pour expliquer clairement la décision au client. Un jeu complet ne signifie pas simplement « plus de pièces » ; il peut aider à rétablir une combustion équilibrée et à éviter les réclamations répétées.

Que faire après le remplacement des injecteurs ?

Après le remplacement des injecteurs, le travail n’est pas terminé tant que le système n’a pas été contrôlé.

• Installer les injecteurs selon les spécifications OEM et avec une méthode de travail propre
• Remplacer les joints, rondelles cuivre et clips de retour si nécessaire
• Entrer les codes injecteurs / valeurs IMA / ISA si le système nécessite un codage
• Effectuer les procédures d’apprentissage ou d’adaptation si nécessaire
• Contrôler la stabilité de la pression rail après le montage
• Vérifier à nouveau les valeurs de correction et la qualité du ralenti
• S’assurer qu’il n’y a aucune fuite de carburant ni fuite sur les conduites de retour

Un court essai routier avec enregistrement des données en direct est fortement recommandé, en particulier sur les véhicules Euro 6/VI équipés de systèmes FAP et SCR.

Comment DieselFixNeuss soutient un diagnostic précis des injecteurs

DieselFixNeuss accompagne les ateliers et les propriétaires de véhicules avec des injecteurs diesel reconditionnés et testés au banc, conçus pour rétablir une alimentation en carburant stable et une combustion équilibrée. Comme les problèmes de retour indiquent souvent une usure interne de l’injecteur, des injecteurs de remplacement contrôlés sont essentiels pour une réparation fiable.

Pourquoi DieselFixNeuss est important pour le diagnostic des injecteurs :

• Injecteurs testés au banc : contrôlés avant expédition en matière de débit et de comportement de fuite
• Assistance pour la compatibilité : vérification par VIN ou référence OEM afin de réduire les risques d’incompatibilité
• Compréhension globale du système : les fuites d’injecteurs influencent la pression rail, la qualité du ralenti, la formation de suie, la charge du FAP et la stabilité des émissions
• Garantie 1 an : sécurité supplémentaire pour les ateliers et les clients qui choisissent des solutions d’injecteurs reconditionnés

Si votre test de retour confirme une usure des injecteurs, DieselFixNeuss peut vous aider à choisir le bon injecteur individuel ou un jeu adapté pour une réparation durable. Visitez-nous ici.

Conclusion

Le test de retour des injecteurs est l’une des méthodes les plus efficaces pour diagnostiquer les fuites internes des injecteurs sur les moteurs diesel modernes. Il aide les techniciens à déterminer si les problèmes de démarrage, le ralenti irrégulier, les fluctuations de pression rail, la fumée ou la perte de puissance sont causés par un seul injecteur défectueux, plusieurs injecteurs usés ou un autre problème dans le système de carburant.

Des résultats précis dépendent de conditions de test correctes, d’une comparaison attentive entre les cylindres et d’une bonne interprétation des données en direct. Si le test révèle un injecteur clairement hors plage, le remplacement d’un seul injecteur peut être suffisant. Si plusieurs injecteurs présentent une usure ou si le véhicule a des antécédents de contamination ou un kilométrage élevé, un jeu complet peut être la meilleure solution à long terme. Avec les injecteurs reconditionnés et testés au banc de DieselFixNeuss, les ateliers peuvent rétablir une pression rail stable, une combustion équilibrée et des performances Euro 6/VI fiables.
